DTS工具测试记录

DTS工具进行公有云和金融云之间RDS数据迁移和实时同步测试记录

DTS为了提高传输效率，是采用多线程传输的，因为数据迁移与网络、任务队列、数据量等因素有关，具体需要的时间无法估计。

2017-07-15 BoobooWei

[TOC]

测试账号信息

RSD实例	云类型	所在可用区	网络类型	数据库类型	账号ID	db_name
目标实例	金融云	华东2（上海）	VPC	MySQL 5.6	1437423208539296	test2017
源实例	公共云	华东1（杭州）	经典网络	MySQL 5.6	1822883072502788	booboo

DTS功能	角色名	基本信息	精确授权
实时同步	booboo	`"Service": ["1437423208539296@dts.aliyuncs.com"]`	AliyunDTSRolePolicy
数据迁移	booboo	`"Service": ["1437423208539296@dts.aliyuncs.com"]`	AliyunDTSRolePolicy

测试方案一DTS实时同步

通过DTS实时同步功能实现公共云与金融云间的RDS数据迁移

优势

对于RDS实例间的数据同步，通过私网同步（私网比外网同步快）
同步时间较其他方法较短

缺点

DTS实时同步不兼容触发器
如果有触发器，需要同时使用DTS 数据迁移功能
- DTS 数据迁移服务只选择结构迁移
- 目标实例删除触发器
- DTS实时同步服务只选择全量数据初始化
- 同步成功后停服务插入触发器

解决思路

不存在触发器的情况

迁移原理

迁移步骤

不存在触发器	描述	服务可用性	时间预估	注意事项
第一步	通过DTS实现公共云与金融云间RDS实时同步	可用	一般情况下，大概100G需要2-3小时	不兼容触发器
第二步	停止对源rds的写操作，保证源和目标rds数据一致	不可用
第三步	测试目标	不可用
第四步	库切换客户端程序使用的数据库	不可用
第五步	正式使用	可用

存在触发器的情况

迁移原理

迁移步骤

存在触发器	描述	服务可用性	时间预估	注意事项
第一步	备份触发器	可用
第二步	通过DTS实现结构迁移后停止并释放DTS结构迁移任务	可用		结构迁移
第三步	删除目标rds中的触发器	可用	一般情况下，大概100G需要2-3小时
第四步	通过DTS实现公共云与金融云间RDS实时同步	可用		全量数据初始化
第五步	停止对源rds的写操作，保证源和目标rds数据一致	不可用
第六步	停止并释放DTS同步任务	不可用
第七步	目标rds添加触发器	不可用
第八步	测试目标库	不可用
第九步	切换客户端程序使用的数据库	不可用
第十步	正式使用	可用

存在触发器的具体操作步骤

第一步备份触发器脚本

delimiter //
CREATE trigger data_check
after insert on parent
for each row
begin
insert into child(user_vs_id, name) values(new.user_vs_id, new.name ) ;
end//
delimiter ;

若脚本没了，可以通过show create trigger xxx;来获取。

第二步通过DTS实现结构迁移

购买数据迁移链路
迁移实例连接信息

迁移实例连接信息（源）	信息填写	备注
任务名称	公有云华东1到金融云华东2rds同步任务	迁移作业名称自定义
实例类型	RDS实例	源实例为同步作业的源实例类型，目前只支持RDS For MySQL.
实例地区	华东1	源地域为同步链路源实例所在地域。
RDS实例ID	`其他阿里云账号下的RDS实例`	垮公共云和经融云，选择`其他阿里云账号下的RDS实例`
RDS实例所属阿里云账号	1822883072502788	源RDS实例所属阿里云账号的账号ID，账号管理的安全设置界面获取。
角色名称	booboo	源RDS实例所属云账号授权的角色，具体创建看帮助
实例地区	华东1（可以下拉框选择）	源RDS实例地区
RDS实例ID	rm-xxx（可以下拉框选择）	源RDS实例ID
数据库账号	zyadmin	源RDS实例数据库账号
数据库密码	Uploo00king	源RDS实例数据库密码

迁移实例连接信息（目标）	信息填写	备注
实例类型	RDS实例	目前支持RDS For MySQL, MaxCompute, DataHub
实例地区	华东2	目标实例所在地域
RDS实例ID	1437423208539296	目标RDS实例ID
数据库账号	booboo	目标RDS实例数据库账号
数据库密码	Uploo00king	目标RDS实例数据库密码

授权rds实例白名单
选择同步对象
预检查
启动迁移任务，开始结构对象的迁移。

第三步删除目标rds中的触发器

进入目标实例的DMS，执行一下SQL

drop trigger trigger_name;
# 量多的情况下，可以先生成批量删除的命令，再执行。
select concat('drop trigger ',group_concat(trigger_name),';') as statement from information_schema.triggers;

第四步通过DTS实现公共云与金融云间RDS实时同步

当目标实例中的触发器删除掉之后，可以开始创建同步链路。因为结构已经迁移过去了，所以同步初始化只选择全量数据初始化。

创建同步链路

进入数据同步界面，点击右上角“创建同步作业” 购买同步链路。链路购买完成后，返回DTS控制台，点击链路右侧的 配置同步链路，开始链路配置。

配置实例信息。

在这个步骤中，主要配置迁移任务名称，迁移源实例及目标实例连接信息。其中：
- 任务名称

  默认情况下，DTS为每个任务自动生成一个任务名称。任务名称没有唯一性要求，您可以修改这个名称，为任务配置一个具有业务意义的名称，便于后续的任务识别。
- 源实例连接信息
  - 实例类型：选择 RDS实例
  - RDS实例ID：配置RDS实例的实例ID
  - 数据库账号：RDS实例访问账号
  - 数据库密码：上面RDS访问账号对应的密码
- 目标实例连接信息
  - 实例类型：选择 RDS实例
  - RDS实例ID：配置RDS实例的实例ID
  - 数据库账号：RDS实例访问账号
  - 数据库密码：上面RDS访问账号对应的密码
选择同步对象。
同步初始化。
注意，这里面同步初始化只勾选全量数据初始化，不进行结构初始化，因为上面的结构迁移已经将同步对象的结构定义迁移到目标RDS实例了。
预检查。当预检查成功后即可启动同步任务。

至此完成整个同步链路的配置。

第五步停止对源rds的写操作

准备好触发器脚本

RDS是不能对系统库进行更改类的操作，所以无法使用导出的备份（select * from infomation_schema.triggers;）进行恢复。可以使用存储过程脚本再执行一遍

停止对源rds的写操作
进入目标RDS的控制台，执行存储过程脚本

第六步停止并释放DTS同步任务

第七步目标rds添加触发器

第八步测试目标库

第九步切换客户端程序使用的数据库

第十步正式使用

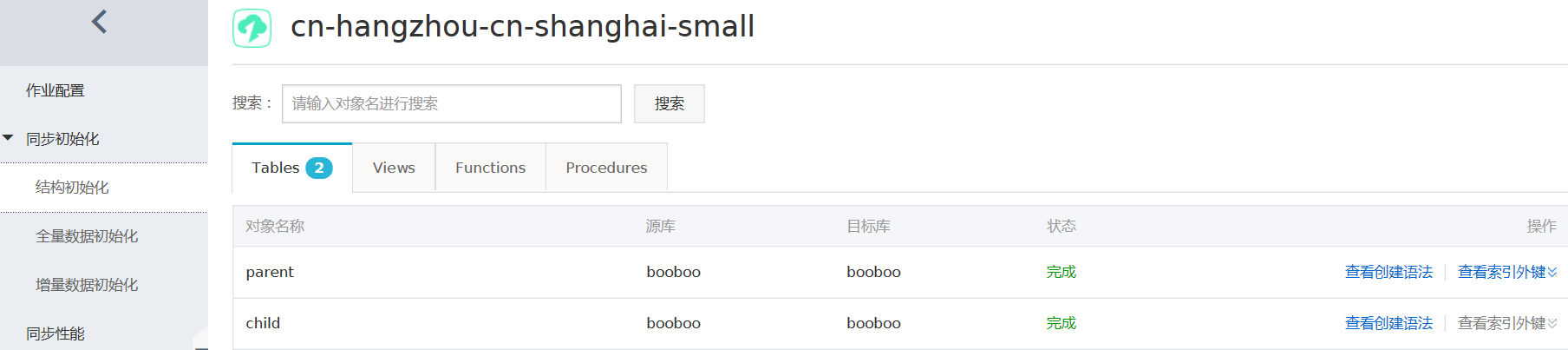

存在触发器却直接使用DTS实时同步测试

最终会发现，源库和目标库数据不一致。

#源RDS实例数据库中的表和触发器的创建
CREATE TABLE `parent` (
  `user_vs_id` int(11) NOT NULL AUTO_INCREMENT,
  `name` varchar(30) DEFAULT NULL,
  PRIMARY KEY (`user_vs_id`)
) ENGINE=InnoDB AUTO_INCREMENT=2001 DEFAULT CHARSET=utf8;

CREATE TABLE `child` (
  `sys_child_id` int(11) NOT NULL AUTO_INCREMENT,
  `user_vs_id` int(11) DEFAULT NULL,
  `name` varchar(30) DEFAULT NULL,
  PRIMARY KEY (`sys_child_id`)
) ENGINE=InnoDB AUTO_INCREMENT=2001 DEFAULT CHARSET=utf8;

delimiter //
CREATE trigger data_check
after insert on parent
for each row
begin
insert into child(user_vs_id, name) values(new.user_vs_id, new.name ) ;
end//
delimiter ;

# 查看触发器
mysql>show triggers\G;
*************************** 1. row ***************************
             Trigger: data_check
               Event: INSERT
               Table: parent
           Statement: begin
              Timing: AFTER
             Created:
            sql_mode:
             Definer: zyadmin@%
character_set_client: utf8mb4
collation_connection: utf8mb4_general_ci
  Database Collation: utf8_general_ci
共返回 1 行记录,花费 3 ms.

# 插入纪录
mysql>insert into `parent` set name='booboo';
# 查看源库中的数据
mysql>select * from parent;
+----------------------+----------------+
| user_vs_id           | name           |
+----------------------+----------------+
|                 2001 | booboo         |
+----------------------+----------------+
共返回 1 行记录,花费 2 ms.
mysql>select * from child;
+------------------------+----------------------+----------------+
| sys_child_id           | user_vs_id           | name           |
+------------------------+----------------------+----------------+
|                   2001 |                 2001 | booboo         |
+------------------------+----------------------+----------------+
共返回 1 行记录,花费 2 ms.


# 数据同步之后
# 源库中插入新记录
mysql>insert into parent set `name` = 'batman'

# 查看源库中的数据
mysql>SELECT * FROM parent;
+----------------------+----------------+
| user_vs_id           | name           |
+----------------------+----------------+
|                 2001 | booboo         |
|                 2002 | batman         |
+----------------------+----------------+
共返回 2 行记录,花费 2 ms.
mysql>select * from child;
+------------------------+----------------------+----------------+
| sys_child_id           | user_vs_id           | name           |
+------------------------+----------------------+----------------+
|                   2001 |                 2001 | booboo         |
|                   2002 |                 2002 | batman         |
+------------------------+----------------------+----------------+
共返回 2 行记录,花费 2 ms.

# 查看目标库中的数据
mysql>SELECT * FROM parent;
+----------------------+----------------+
| user_vs_id           | name           |
+----------------------+----------------+
|                 2001 | booboo         |
|                 2002 | batman         |
+----------------------+----------------+
共返回 2 行记录,花费 2 ms.

mysql>select * from child;
+------------------------+----------------------+----------------+
| sys_child_id           | user_vs_id           | name           |
+------------------------+----------------------+----------------+
|                   2001 |                 2001 | booboo         |
|                   2002 |                 2002 | batman         |
|                   2003 |                 2002 | batman         |
+------------------------+----------------------+----------------+
共返回 3 行记录,花费 2 ms.

测试并发同步的速率

目标和源RDS实例的硬件配置情况

RDS	cpu	内存	磁盘	IOPS
目标实例金融云	1核	1G	5G	600
源实例公有云rds1	1核	1G	5G	600
源实例公有云rds2	1核	1G	5G	600
源实例公有云rds3	1核	1G	5G	600

源RDS实例的数据量和同步速率情况

RDS	db_name	db_size	全量同步
rds1	usertb	341.83M	16min25s
rds2	t1	415.91M	17min35s
rds3	t2	42M	4min30s

同步速率情况总结

在目标实例和源实例都是最小配置的情况下（1核\1G\5G\600IOPS）

RDS	数据量	全量同步	速度
rds1	341.83M	16min25s	1.2G/h
rds2	415.91M	17min35s	1.3G/h
rds3	42M	4min30s	0.5G/h

阿里官方给到的参考速率为30~50G/h

阿里最好配置为60核\470G\3000G\120000IOPS

测试数据脚本

# 源rds1
CREATE TABLE usertb(
id int primary key auto_increment,
uname  varchar(20) ,
ucreatetime  datetime  ,
age  int(11)) DEFAULT CHARACTER SET=utf8 COLLATE=utf8_general_ci;

大宝 2017/7/16 22:07:57
delimiter $$
SET AUTOCOMMIT = 0$$

create  procedure test1()
begin
declare v_cnt decimal (10)  default 0 ;
start transaction;
dd:loop
        insert  into usertb values
        (null,'用户1','2010-01-01 00:00:00',20),
        (null,'用户2','2010-01-01 00:00:00',20),
        (null,'用户3','2010-01-01 00:00:00',20),
        (null,'用户4','2010-01-01 00:00:00',20),
        (null,'用户5','2011-01-01 00:00:00',20),
        (null,'用户6','2011-01-01 00:00:00',20),
        (null,'用户7','2011-01-01 00:00:00',20),
        (null,'用户8','2012-01-01 00:00:00',20),
        (null,'用户9','2012-01-01 00:00:00',20),
        (null,'用户0','2012-01-01 00:00:00',20)
                ;

        set v_cnt = v_cnt+10 ;
            if  v_cnt = 10000000 then leave dd;
            end if;
        end loop dd ;
commit;
end;$$

delimiter ;

call test1();

# 源rds2
CREATE TABLE t1(
id int primary key auto_increment,
uname  varchar(20) ,
ucreatetime  datetime  ,
age  int(11)) DEFAULT CHARACTER SET=utf8 COLLATE=utf8_general_ci;


delimiter $$

create  procedure test1()
begin

declare v_cnt decimal (10)  default 0 ;
start transaction;
dd:loop
        insert  into t1 values
        (null,'用户1','2010-01-01 00:00:00',20),
        (null,'用户2','2010-01-01 00:00:00',20),
        (null,'用户3','2010-01-01 00:00:00',20),
        (null,'用户4','2010-01-01 00:00:00',20),
        (null,'用户5','2011-01-01 00:00:00',20),
        (null,'用户6','2011-01-01 00:00:00',20),
        (null,'用户7','2011-01-01 00:00:00',20),
        (null,'用户8','2012-01-01 00:00:00',20),
        (null,'用户9','2012-01-01 00:00:00',20),
        (null,'用户0','2012-01-01 00:00:00',20)
                ;
        set v_cnt = v_cnt+10 ;
            if  v_cnt = 10000000 then leave dd;
            end if;
        end loop dd ;
commit;
end;$$

delimiter ;

call test1();

# 源rds3
CREATE TABLE t2(
id int primary key auto_increment,
uname  varchar(20) ,
ucreatetime  datetime  ,
age  int(11)) DEFAULT CHARACTER SET=utf8 COLLATE=utf8_general_ci;


delimiter $$

create  procedure test1()
begin

declare v_cnt decimal (10)  default 0 ;
start transaction;
dd:loop
        insert  into t2 values
        (null,'用户1','2010-01-01 00:00:00',20),
        (null,'用户2','2010-01-01 00:00:00',20),
        (null,'用户3','2010-01-01 00:00:00',20),
        (null,'用户4','2010-01-01 00:00:00',20),
        (null,'用户5','2011-01-01 00:00:00',20),
        (null,'用户6','2011-01-01 00:00:00',20),
        (null,'用户7','2011-01-01 00:00:00',20),
        (null,'用户8','2012-01-01 00:00:00',20),
        (null,'用户9','2012-01-01 00:00:00',20),
        (null,'用户0','2012-01-01 00:00:00',20)
                ;
        set v_cnt = v_cnt+10 ;
            if  v_cnt = 1000000 then leave dd;
            end if;
        end loop dd ;
commit;
end;$$

delimiter ;

call test1();

测试方案二全备份+DTS增量迁移

阿里云金融云新建ecs网络类型为专有网络失败，阿里云自己的前端开发的问题。

该方案需要新建ecs自建mysql做中转，复杂且不安全，因此不再考虑。

官方文档参考

数据同步
 公共云与金融云间的数据迁移
 跨阿里云账号RDS实时同步
 触发器存在情况下如何配置同步作业
 使用DTS实现跨阿里云账号的 RDS 实例迁移
