1.4 The TiDB platform architecture and landscape（TiDB 4.0 架构概览）

学习时长：

10min

课程收获：

对 TiDB 的核心组件和生态工具的功能有一定的理解

课程内容：

本课程简要介绍了 TiDB 核心系统的各个组件以及部分 TiDB 的生态工具

TiDB 整体架构

与传统的单机数据库相比，TiDB 具有以下优势：

  • 纯分布式架构，拥有良好的扩展性，支持弹性的扩缩容
  • 支持 SQL，对外暴露 MySQL 的网络协议，并兼容大多数 MySQL 的语法，在大多数场景下可以直接替换 MySQL
  • 默认支持高可用，在少数副本失效的情况下，数据库本身能够自动进行数据修复和故障转移，对业务透明
  • 支持 ACID 事务，对于一些有强一致需求的场景友好，例如：银行转账
  • 具有丰富的工具链生态，覆盖数据迁移、同步、备份等多种场景

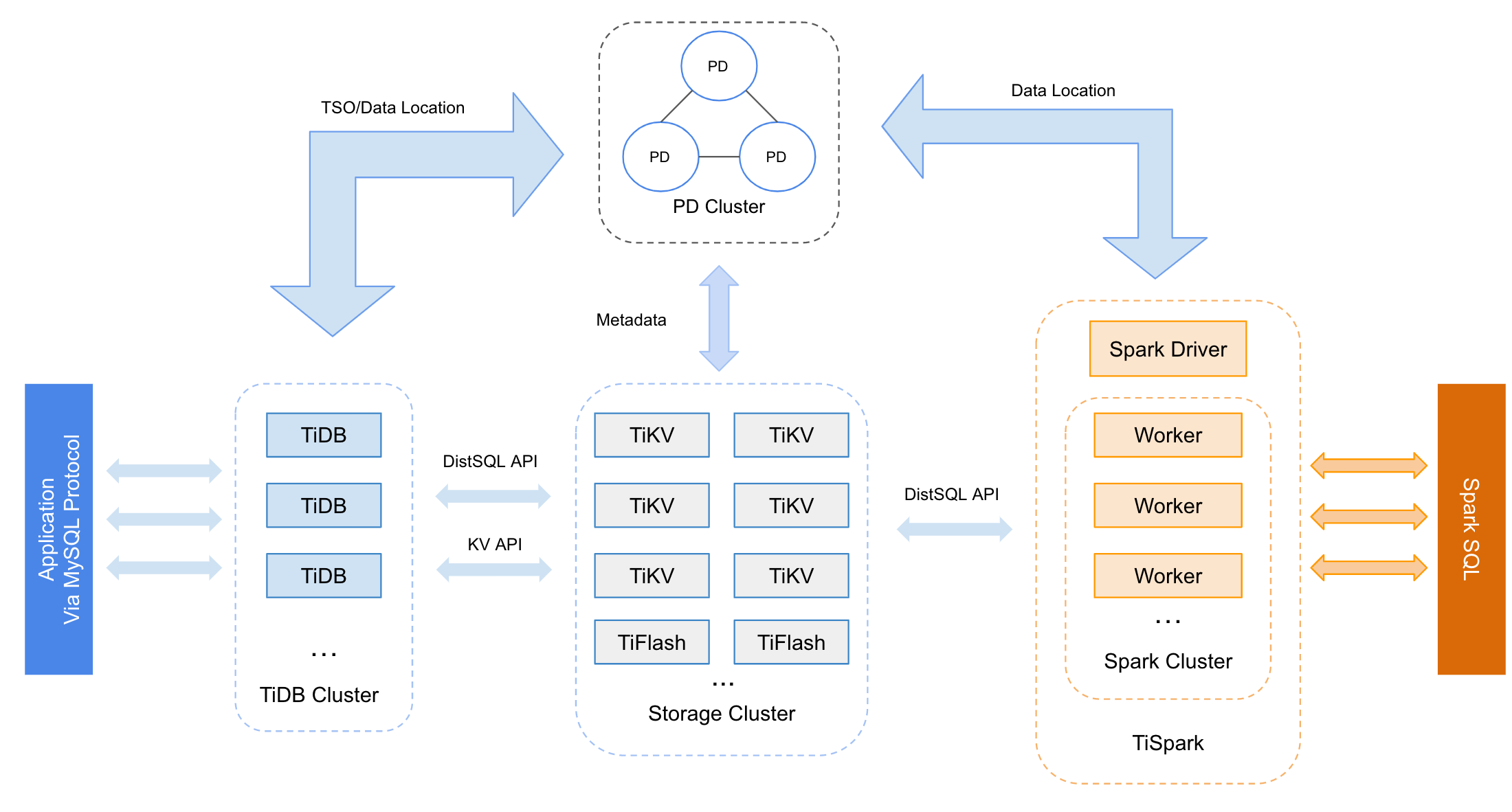

在内核设计上，TiDB 分布式数据库将整体架构拆分成了多个模块，各模块之间互相通信，组成完整的 TiDB 系统。对应的架构图如下：

architecture

  • TiDB Server：SQL 层，对外暴露 MySQL 协议的连接 endpoint，负责接受客户端的连接，执行 SQL 解析和优化，最终生成分布式执行计划。TiDB 层本身是无状态的，实践中可以启动多个 TiDB 实例，通过负载均衡组件（如 LVS、HAProxy 或 F5）对外提供统一的接入地址，客户端的连接可以均匀地分摊在多个 TiDB 实例上以达到负载均衡的效果。TiDB Server 本身并不存储数据，只是解析 SQL，将实际的数据读取请求转发给底层的存储节点 TiKV（或 TiFlash）。
  • PD Server：整个 TiDB 集群的元信息管理模块，负责存储每个 TiKV 节点实时的数据分布情况和集群的整体拓扑结构，提供 TiDB Dashboard 管控界面，并为分布式事务分配事务 ID。PD 不仅存储元信息，同时还会根据 TiKV 节点实时上报的数据分布状态，下发数据调度命令给具体的 TiKV 节点，可以说是整个集群的“大脑”。此外，PD 本身也是由至少 3 个节点构成，拥有高可用的能力。建议部署奇数个 PD 节点。
  • 存储节点
    • TiKV Server：负责存储数据，从外部看 TiKV 是一个分布式的提供事务的 Key-Value 存储引擎。存储数据的基本单位是 Region，每个 Region 负责存储一个 Key Range（从 StartKey 到 EndKey 的左闭右开区间）的数据，每个 TiKV 节点会负责多个 Region。TiKV 的 API 在 KV 键值对层面提供对分布式事务的原生支持，默认提供了 SI (Snapshot Isolation) 的隔离级别，这也是 TiDB 在 SQL 层面支持分布式事务的核心。TiDB 的 SQL 层做完 SQL 解析后，会将 SQL 的执行计划转换为对 TiKV API 的实际调用。所以，数据都存储在 TiKV 中。另外，TiKV 中的数据都会自动维护多副本（默认为三副本），天然支持高可用和自动故障转移。
    • TiFlash：TiFlash 是一类特殊的存储节点。和普通 TiKV 节点不一样的是，在 TiFlash 内部，数据是以列式的形式进行存储，主要的功能是为分析型的场景加速。

TiDB 的生态工具

全量导出

Dumpling 是一个用于从 MySQL/TiDB 进行全量逻辑导出的工具。

基本信息：

  • Dumpling 的输入：MySQL/TiDB 集群
  • Dumpling 的输出：SQL/CSV 文件
  • 适用 TiDB 版本：所有版本
  • Kubernetes 支持：尚未支持

全量导入

TiDB Lightning 是一个用于将全量数据导入到 TiDB 集群的工具。

使用 TiDB Lightning 导入数据到 TiDB 时，有三种模式：

  • local 模式：TiDB Lightning 将数据解析为有序的键值对，并直接将其导入 TiKV。这种模式一般用于导入大量的数据（TB 级别）到新集群，但在数据导入过程中集群无法提供正常的服务。
  • importer 模式：和 local 模式类似，但是需要部署额外的组件 tikv-importer 协助完成键值对的导入。对于 4.0 以上的目标集群，请优先使用 local 模式进行导入。
  • tidb 模式：以 TiDB/MySQL 作为后端，这种模式相比 local 和 importer 模式的导入速度较慢，但是可以在线导入，同时也支持将数据导入到 MySQL。

基本信息：

注意：

原 Loader 工具已停止维护，不再推荐使用。相关场景请使用 TiDB Lightning 的 tidb 模式进行替代，详细信息请参考 TiDB Lightning TiDB-backend 文档。

备份和恢复

BR 是一个对 TiDB 进行分布式备份和恢复的工具，可以高效地对大数据量的 TiDB 集群进行数据备份和恢复。

基本信息：

TiDB 增量日志同步

TiDB Binlog 是收集 TiDB 的增量 binlog 数据，并提供准实时同步和备份的工具。该工具可用于 TiDB 集群间的增量数据同步，如将其中一个 TiDB 集群作为另一个 TiDB 集群的从集群。

基本信息：

数据迁入

TiDB Data Migration (DM) 是将 MySQL/MariaDB 数据迁移到 TiDB 的工具，支持全量数据和增量数据的迁移。

基本信息：

  • DM 的输入：MySQL/MariaDB
  • DM 的输出：TiDB 集群
  • 适用 TiDB 版本：所有版本
  • Kubernetes 支持：开发中

如果数据量在 TB 级别以下，推荐直接使用 DM 迁移 MySQL/MariaDB 数据到 TiDB（迁移的过程包括全量数据的导出导入和增量数据的同步）。

如果数据量在 TB 级别，推荐的迁移步骤如下：

  1. 使用 Dumpling 导出 MySQL/MariaDB 全量数据。
  2. 使用 TiDB Lightning 将全量导出数据导入 TiDB 集群。
  3. 使用 DM 迁移 MySQL/MariaDB 增量数据到 TiDB。
